এইচ-বিম

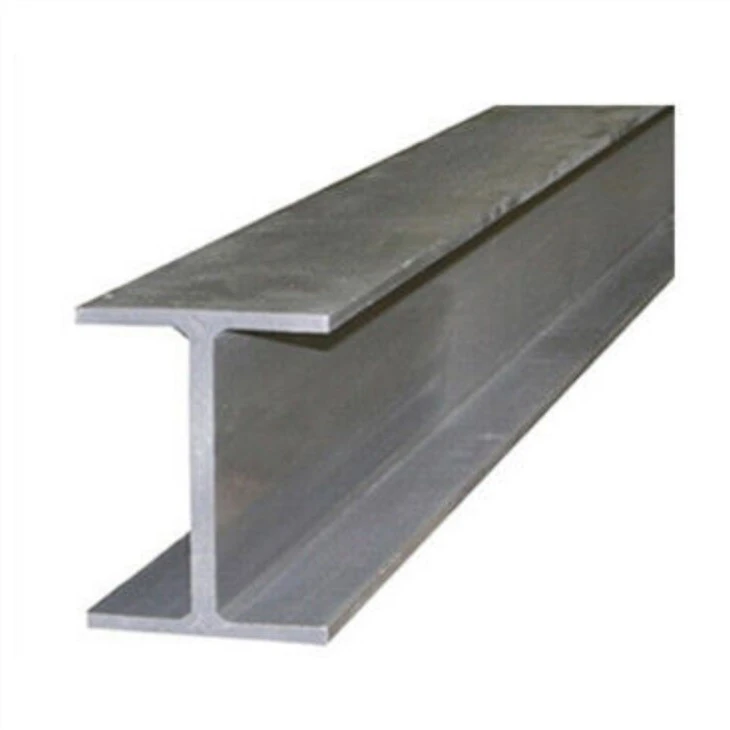

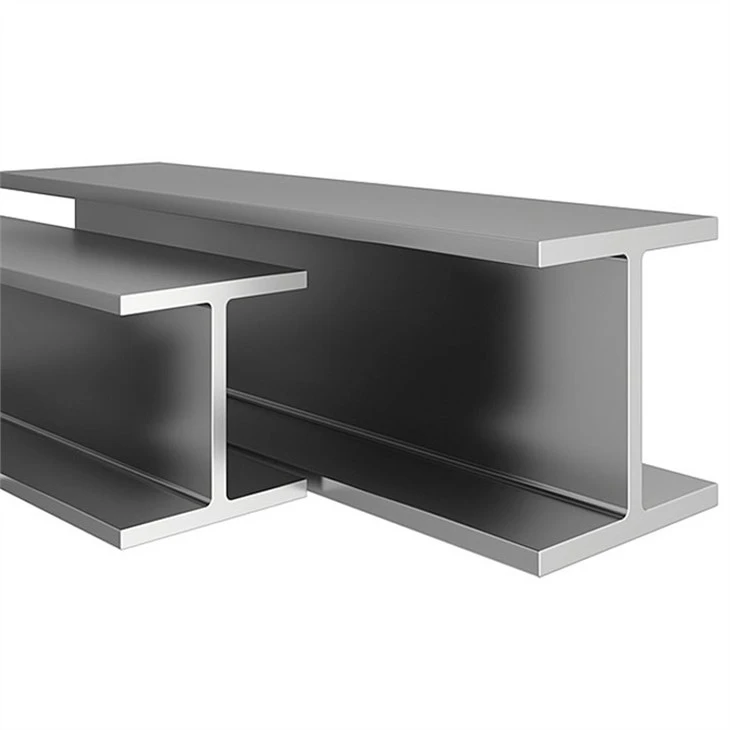

এইচ স্টিল বিমগুলি HEA/HEB হল একটি খুব সাধারণভাবে ব্যবহৃত ইস্পাত প্রোফাইলের প্রকার। রশ্মি, অন্যথায় "H" বিভাগ, মহাদেশীয় বিম, বা HEA/HEB বলা হয়, একাধিক উপাদান গ্রেডে পাওয়া যায়, সবচেয়ে সাধারণ হল EN 10025 S275, এবং S355। H বিভাগগুলি দেখতে I বিভাগের অনুরূপ, তবে ফ্ল্যাঞ্জটি আরও প্রশস্ত।

অনুসন্ধান পাঠান

পণ্য পরিচিতি

HEA&HEB বিমের উদাহরণ আকার

HEA Beams মাপ, এবং যান্ত্রিক বৈশিষ্ট্য

HEA Beams মাপ					ওজন (কেজি/মি)	বিভাগীয় এলাকা (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB Beams আকার, এবং যান্ত্রিক বৈশিষ্ট্য

HEB রশ্মির আকার					ওজন (কেজি/মি)	বিভাগীয় এলাকা (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

পণ্য বিবরণ

ক্রস-বিভাগীয় আকৃতিটি ক্যাপিটাল ল্যাটিন অক্ষর H এর একটি অর্থনৈতিক ক্রস-সেকশন প্রোফাইলের মতো, যা ইউনিভার্সাল স্টিল বিম নামেও পরিচিত। H-আকৃতির স্টিলের ক্রস-সেকশনে সাধারণত দুটি অংশ থাকে, ওয়েব এবং ফ্ল্যাঞ্জ, এছাড়াও পরিচিত। কোমর এবং প্রান্ত হিসাবে.

এইচ মরীচি ব্যাপকভাবে ব্যবহৃত হয়, প্রধানত ব্যবহৃত হয়: বিভিন্ন নাগরিক এবং শিল্প ভবন কাঠামো; বিভিন্ন বৃহৎ-স্প্যান শিল্প কারখানা এবং আধুনিক উচ্চ-উত্থান ভবন, বিশেষ করে ঘন ঘন ভূমিকম্পের কার্যকলাপ এবং উচ্চ-তাপমাত্রা কাজের অবস্থা সহ এলাকায় শিল্প উদ্ভিদ; বড় ভারবহন ক্ষমতা এবং ক্রস-সেকশনের প্রয়োজন ভাল স্থিতিশীলতা এবং বড় স্প্যান সহ বড় সেতু; ভারী সরঞ্জাম; মহাসড়ক; জাহাজের কঙ্কাল; খনি সমর্থন; ভিত্তি চিকিত্সা এবং বাঁধ প্রকৌশল; বিভিন্ন মেশিন উপাদান।
